БЫСТРОВОЗВОДИМЫЕ ЗДАНИЯ СЕРИИ MPL-1500-S1

Здания серии MPL-1500-S1 представляют собой облегченные быстровозводимые одноэтажные здания из легких металлических конструкций (ЛМК) общей площадью до 1500 м2, в которых главные элементы несущего каркаса: колонны, торцевые стойки выполнены из стальных профильных труб прямоугольного или квадратного сечения, а балки покрытия (ригели) и торцевые балки выполнены из прокатных двутавров.

Здания (каркасы зданий) серии MPL-1500-S1 - это одно-, двух- или трехпролетные бескрановые здания с пролетами от 6 до 12 метров, высотой от 3 до 6 метров, длиной от 18 до 60 метров, шагом крайних и внутренних колонн - 6 метров.

Каркасы зданий серии MPL-1500-S1 при отсутствии огнезащиты имеют IV степень огнестойкости (колонны, торцевые стойки, торцевые балки и балки покрытия - R 15). Огнестойкость зданий серии MPL-1500-S1 может быть повышена до III или II степени путем покраски колонн и торцевых стоек специальной противопожарной краской (в этом случае колонны и торцевые стойки - R 45 или R 90, соответственно).

Примечание: Параметры зданий (каркасов зданий) серии MPL-1500-S1, приведенные выше, являются базовыми. По желанию заказчика здания серии MPL-1500-S1 могут быть запроектированы индивидуально со значениями параметров, отличающимися от указанных базовых параметров.

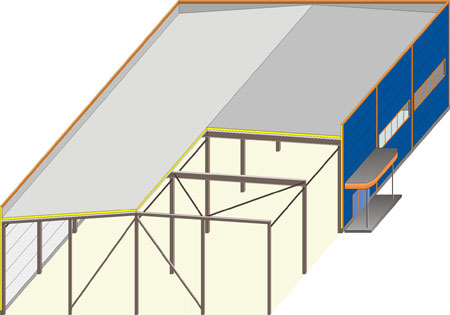

Здание серии MPL-1500-S1

Характеристики здания


Быстровозводимое здание серии MPL-1500-S1

Примечания:

  1. В качестве примера приведена металлоемкость каркасов для III снегового и I ветрового районов (Московская область) и ее фактическое значение зависит от размера и количества пролетов, высоты и длины конкретного здания.

  2. Здесь приведены параметры зданий, являющиеся базовыми (типовыми). Компания «Модуль-Проект», при необходимости, может выйти за рамки этих пределов, выполнив индивидуальное проектирование здания под Ваши требования. Здания данной серии может быть запроектировано и изготовлено точно по размерам заказчика.

Общая площадь здания до 1500 м2.

Ширина здания: 6 - 27 м.

Здание одноэтажное, однопролетное с пролетом 6 - 12 м или 2 / 3-х пролетное с пролетами 6 - 9 м.

Длина здания: 18 - 60 м (с шагом 6 м).

Высота от пола до низа балок покрытия здания: 3 - 6 м.

Уклон кровли: 2 - 3 %.

Шаг крайних и внутренних колонн: 6 м.

Здание бескрановое.

Каркас здания - колонны, торцевые стойки из стальных профильных труб, балки покрытия (ригели) и торцевые балки из прокатных двутавров.

Нагрузки:
- снеговые до 280 кгс/м2 (I - IV район);
- ветровые до 38 кгс/м2 (I, II, III район).

Металлоемкость каркаса1: 9 - 20 кг/м2.

Кровельное покрытие с мягкой кровлей.

Стеновое ограждение из сэндвич-панелей (горизонтальная раскладка).

Степень огнестойкости зданий IV.
Степень огнестойкости зданий II или III (при покраске колонн огнезащитной краской).

Типы быстровозводимых зданий серии MPL-1500-S1:

Компоновка зданий серии MPL-1500-S1

Параметры зданий


Быстровозводимое здание серии MPL-1500-S1-1

Здание MPL-1500-S1-1:
Количество пролетов: 1
Пролет: 6 - 12 м
Ширина здания B: 6 - 12 м
Длина здания L: 18 - 60 м (с шагом 6 м)
Высота здания H: 3 - 6 м
Этажность: 1 этаж
Уклон кровли: 2 - 3 %
Шаг колонн: 6 м
Бескрановое
Металлоемкость* каркаса: 11 - 20 кг/м2

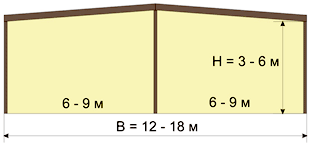

Быстровозводимое здание серии MPL-1500-S1-2

Здание MPL-1500-S1-2:
Количество пролетов: 2
Пролеты: 6 - 9 м
Ширина здания B: 12 - 18 м
Длина здания L: 18 - 60 м (с шагом 6 м)
Высота здания H: 3 - 6 м
Этажность: 1 этаж
Уклон кровли: 2 - 3 %
Шаг крайних и внутренних колонн: 6 м
Бескрановое
Металлоемкость* каркаса: 10 - 15 кг/м2

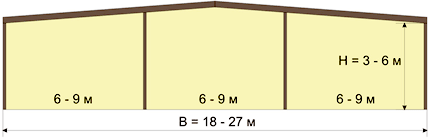

Быстровозводимое здание серии MPL-1500-S1-3

Здание MPL-1500-S1-3:
Количество пролетов: 3
Пролеты: 6 - 9 м
Ширина здания B: 18 - 27 м
Длина здания L: 18 - 60 м (с шагом 6 м)
Высота здания H: 3 - 6 м
Этажность: 1 этаж
Уклон кровли: 2 - 3 %
Шаг крайних и внутренних колонн: 6 м
Бескрановое
Металлоемкость* каркаса: 9 - 14 кг/м2

Примечание: * - В качестве примера приведена металлоемкость каркасов для III снегового и I ветрового районов (Московская область) и ее фактическое значение зависит от размера пролетов, высоты и длины конкретного здания.
Например, каркас здания MPL-1500-S1-2 с габаритами 18м (B) х 60м (L) х 6м (H), рассчитанный для III снегового и I ветрового районов, будет иметь металлоемкость 16,2 тн (15 кг/м2).

Основные применения быстровозводимых зданий серии MPL-1500-S1:

  • Торговые здания и магазины;
  • Офисные здания;
  • Складские здания;
  • Производственные бескрановые здания;
  • Цеха для пищевых производств;
  • Автосервисы;
    и др.

Преимущества быстровозводимых зданий (каркасов зданий) серии MPL-1500-S1:

  • Экономия инвестиций заказчика за счет максимально сниженной металлоемкости каркаса (снижение стоимости изготовления и монтажа) - самая низкая металлоемкость среди зданий серий MPL.
  • Сжатые сроки проектирования, изготовления и поставки здания.
  • Быстрый и надежный монтаж.
  • Снижение материалоемкости за счет возможности обустройства более легких и простых фундаментов.
  • Значительное сокращение сроков начала строительства и введения здания в эксплуатацию, за счет отсутствия необходимости проводить экспертизу проекта (для здания площадью до 1500 м2).
  • Проектирование каркаса здания с возможностью изготовления конструкций силами опытных строителей в мастерской (без завода) - дополнительная экономия инвестиций заказчика.
  • Высокое качество и надежность зданий.
  • Хорошая адаптируемость к различным типам грунтов основания.
  • Возможность гибкой оптимизации серии при проектировании под требования заказчика.

Состав комплекта быстровозводимого здания серии MPL-1500-S1:

Варианты заказа быстровозводимого здания (каркаса здания) серии MPL-1500-S1:

  1. Проект металлоконструкций каркаса здания серии MPL-1500-S1 (в объеме чертежей КМ или КР) с выдачей задания на проектирование фундаментов.
    Опционально: проект фундаментов под каркас здания MPL-1500-S1 (в объеме чертежей КЖ), при наличии у заказчика отчета по геологии участка строительства.


  2. Проект металлоконструкций каркаса здания серии MPL-1500-S1 (в объеме чертежей КМ или КР, КМД) и изготовление металлоконструкций каркаса здания.
    Опционально:
    • проект фундаментов под каркас здания MPL-1500-S1 (в объеме чертежей КЖ), при наличии у заказчика отчета по геологии участка строительства;
    • поставка металлоконструкций каркаса здания MPL-1500-S1 на стройплощадку заказчика.

  3. Металлический каркас здания серии MPL-1500-S1 смонтированный на площадке заказчика «под ключ».
    Опционально:
    • проект и обустройство фундаментов под каркас здания MPL-1500-S1;
    • раскладка профнастила покрытия.

  4. Здание серии MPL-1500-S1 в комплектации, указанной выше, смонтированное на площадке заказчика «под ключ».
    Опционально:
    • проект и обустройство фундаментов под каркас здания MPL-1500-S1;
    • поставка ограждающих конструкций, окон, дверей, ворот и др. для здания MPL-1500-S1;
    • функции генподрядчика.

Почему выгодно заказать у нас быстровозводимое здание (каркас здания) серии MPL-1500-S1:

  • Максимально низкая металлоемкость каркаса позволяет экономить инвестиции и время:
    • при изготовлении каркаса;
    • при монтаже каркаса;
    • при обустройстве фундаментов (легкий каркас - более легкие и простые фундаменты).

  • Применение кровли с небольшим уклоном и балок в покрытии позволяет экономить затраты в процессе всего периода эксплуатации здания (не требуется отапливать и вентилировать лишнее не используемое пространство в здании под кровлей).

Сделать заказ здания (каркаса здания) серии MPL-1500-S1

Быстровозводимые здания (каркасы зданий) серии MPL-1500-S1 - конкурентоспособная альтернатива традиционным решениям зданий!
