БЫСТРОВОЗВОДИМЫЕ ЗДАНИЯ СЕРИИ MPL-1500-S4-C
Здания серии MPL-1500-S4-C представляют собой облегченные
быстровозводимые одноэтажные крановые здания из легких металлических конструкций (ЛМК)
общей площадью до 1500 м2 с ферменным покрытием, в которых главные
элементы несущего каркаса: стропильные фермы, торцевые стойки выполнены из стальных профильных
труб прямоугольного или квадратного сечения, а колонны, торцевые балки и подкрановые балки -
из сварных или прокатных двутавров.
Здания (каркасы зданий) серии MPL-1500-S4-C - это крановые
однопролетные здания, с пролетом 15, 18, 21 или 24 метра, высотой от 7 до 9 метров,
длиной от 18 до 60 метров, шагом колонн - 6 метров. В каркасе здания предусмотрены
крановые пути (подкрановые балки) для мостовых кранов грузоподъемностью 5 тс, 10 тс.
Каркасы зданий серии MPL-1500-S4-C при отсутствии огнезащиты имеют
IV степень огнестойкости (колонны, торцевые стойки, торцевые балки, стропильные фермы,
подкрановые балки - R 15). Огнестойкость зданий серии MPL-1500-S4-C может быть повышена
до III или II степени путем покраски колонн и торцевых стоек специальной противопожарной краской
(в этом случае колонны и торцевые стойки - R 45 или R 90, соответственно).
Примечание: Параметры зданий (каркасов зданий) серии MPL-1500-S4-C,
приведенные выше, являются базовыми. По желанию заказчика здания серии MPL-1500-S4-C могут быть
запроектированы индивидуально со значениями параметров, отличающимися от указанных базовых
параметров.

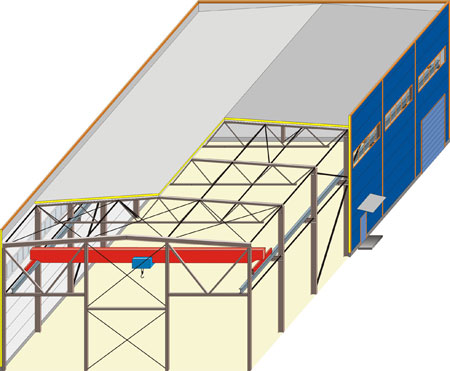

Здание серии MPL-1500-S4-C |
Характеристики здания |
|
Примечания:
Здания могут быть скомпонованы с 2-мя кранами (в том числе с разной
грузоподъемностью) в одном пролете. Здесь приведены параметры зданий, являющиеся базовыми (типовыми).
Компания «Модуль-Проект», при необходимости, может выйти за рамки этих пределов, выполнив
индивидуальное проектирование здания под Ваши требования. Здания данной серии может быть
запроектировано и изготовлено точно по размерам заказчика.
|
Общая площадь здания до 1500 м2.
Ширина здания: 15м, 18м, 21м, 24м.
Здание однопролетное, одноэтажное.
Длина здания: 18 - 60 м (с шагом 6 м).
Высота от пола до низа конструкций ферм покрытия здания: 7 - 9 м.
Уклон кровли: 2 - 3 %.
Шаг колонн: 6 м.
Здание с мостовыми кранами грузоподъемностью1: 5 тс, 10 тс.
Каркас здания - торцевые стойки, стропильные фермы из стальных профильных труб;
колонны, торцевые балки и подкрановые балки из сварных или прокатных двутавров.
Нагрузки:
- снеговые до 280 кгс/м2 (I - IV район);
- ветровые до 38 кгс/м2 (I, II, III район).
Кровельное покрытие с мягкой кровлей.
Стеновое ограждение из сэндвич-панелей (горизонтальная раскладка).
Степень огнестойкости зданий IV.
Степень огнестойкости зданий II или III
(при покраске колонн огнезащитной краской).
|
Основные применения быстровозводимых зданий серии
MPL-1500-S4-C:
- Производственные здания с мостовыми кранами;
- Складские здания с мостовыми кранами;
и др.
Преимущества быстровозводимых зданий (каркасов зданий)
серии MPL-1500-S4-C:
- Экономия инвестиций заказчика за счет низкой металлоемкости каркаса (снижение стоимости
готового здания).
- Экономия при эксплуатации здания (на отоплении и вентилировании) за счет использования в каркасе
здания плоской кровли (уклон 2-3%) и более низких ферм в покрытии, что приводит к снижению общей высоты
и объема здания без изменения его внутренней технологической (полезной) высоты, по сравнению со
зданиями с большим уклоном кровли и/или использованием традиционных ферм.
- Снижение материалоемкости за счет возможности устройства более легких и простых фундаментов.
- Значительное сокращение сроков начала строительства и введения здания в эксплуатацию, за счет
отсутствия необходимости проводить экспертизу проекта (для здания площадью до 1500 м2).
- Сжатые сроки проектирования, изготовления и поставки здания.
- Быстрый и надежный монтаж.
- Высокое качество и надежность зданий.
- Хорошая адаптируемость к различным типам грунтов основания.
- Возможность гибкой оптимизации серии при проектировании под требования заказчика.
Состав комплекта быстровозводимого здания серии MPL-1500-S4-C:
- Несущий каркас здания серии MPL-1500-S4-C
- Ограждающие конструкции для каркаса здания серии MPL-1500-S4-C (поставляются опционально)*
- Крановое оборудование (мостовые краны) (поставляются опционально)*
Примечание: * - данные позиции поставляются опционально, только при выборе
4-го варианта заказа здания серии MPL-1500-S4-C (с монтажом коробки здания «под ключ»).
Варианты заказа быстровозводимого здания (каркаса здания)
серии MPL-1500-S4-C:
- Проект металлоконструкций каркаса здания серии MPL-1500-S4-C (в объеме чертежей КМ или КР)
с выдачей задания на проектирование фундаментов.
Опционально: проект фундаментов под каркас здания MPL-1500-S4-C (в объеме
чертежей КЖ), при наличии у заказчика отчета по геологии участка строительства.
- Проект металлоконструкций каркаса здания серии MPL-1500-S4-C (в объеме чертежей КМ или КР, КМД)
и изготовление металлоконструкций каркаса здания.
Опционально:
- проект фундаментов под каркас здания MPL-1500-S4-C (в объеме чертежей КЖ), при наличии у
заказчика отчета по геологии участка строительства;
- поставка металлоконструкций каркаса здания MPL-1500-S4-C на стройплощадку заказчика.
- Металлический каркас здания серии MPL-1500-S4-C смонтированный на площадке заказчика «под ключ».
Опционально:
- проект и устройство фундаментов под каркас здания MPL-1500-S4-C;
- раскладка профнастила покрытия.
- Здание серии MPL-1500-S4-C в комплектации, указанной выше (с кранами или без кранов),
смонтированное на площадке заказчика «под ключ».
Опционально:
- проект и устройство фундаментов под каркас здания MPL-1500-S4-C;
- поставка ограждающих конструкций, окон, дверей, ворот и др. для здания MPL-1500-S4-C;
- поставка мостовых кранов для здания MPL-1500-S4-C;
- функции генподрядчика.
Почему выгодно заказать у нас быстровозводимое здание
(каркас здания) серии MPL-1500-S4-C:
- Низкая металлоемкость каркаса позволяет экономить инвестиции и время:
- при изготовлении каркаса;
- при монтаже каркаса;
- при устройстве фундаментов (легкий каркас - более легкие и простые фундаменты).
- Применение кровли с небольшим уклоном (2-3%) и низких по высоте ферм в покрытии позволяет
экономить затраты в процессе всего периода эксплуатации здания (не требуется отапливать и
вентилировать лишнее не используемое пространство в здании под кровлей).
Быстровозводимые здания (каркасы зданий)
серии MPL-1500-S4-C - конкурентоспособная альтернатива традиционным решениям зданий!
|
