БЫСТРОВОЗВОДИМЫЕ ЗДАНИЯ СЕРИИ MPL-5000-S3-C

Здания серии MPL-5000-S3-C представляют собой быстровозводимые одноэтажные многопролетные крановые здания из легких металлических конструкций (ЛМК) общей площадью до 5000 м2 с балочным покрытием, в которых главные элементы несущего каркаса: колонны, балки покрытия (ригели), торцевые балки, подкрановые балки выполнены из прокатных или сварных двутавров, а торцевые стойки выполнены из стальных профильных труб прямоугольного или квадратного сечения.

Здания (каркасы зданий) серии MPL-5000-S3-C - это 2-х и 3-х пролетные крановые здания с пролетами от 12 до 24 метров, высотой от 7 до 9 метров, длиной от 30 до 96 метров, шагом крайних и внутренних колонн - 6 метров. В каркасе здания предусмотрены крановые пути (подкрановые балки) для мостовых кранов грузоподъемностью 5 тс и 10 тс.

Каркасы зданий серии MPL-5000-S3-C при отсутствии огнезащиты имеют IV степень огнестойкости (колонны, торцевые стойки, торцевые балкию, балки покрытия, подкрановые балки - R 15). Огнестойкость зданий серии MPL-5000-S3-C может быть повышена до III или II степени путем покраски колонн и торцевых стоек специальной противопожарной краской (в этом случае колонны и торцевые стойки - R 45 или R 90, соответственно).

Примечание: Параметры зданий (каркасов зданий) серии MPL-5000-S3-C, приведенные выше, являются базовыми. По желанию заказчика здания серии MPL-5000-S3-C могут быть запроектированы индивидуально со значениями параметров, отличающимися от указанных базовых параметров.

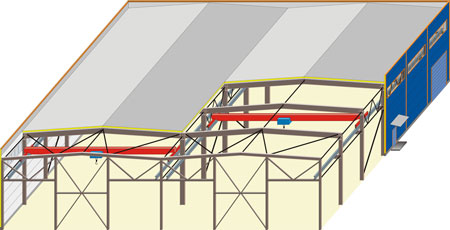

Здание серии MPL-5000-S3-C

Характеристики здания


Быстровозводимое здание серии MPL-5000-S3-C

Примечания:

  1. По желанию заказчика здания могут быть скомпонованы с любым сочетанием пролетов (с кранами и без кранов, с 2-мя кранами в одном пролете), а смежные пролеты могут иметь произвольную ширину в заданном диапазоне (12 - 24 м).

  2. Здесь приведены параметры зданий, являющиеся базовыми (типовыми). Компания «Модуль-Проект», при необходимости, может выйти за рамки этих пределов, выполнив индивидуальное проектирование здания под Ваши требования. Здания данной серии может быть запроектировано и изготовлено точно по размерам заказчика.

Общая площадь здания до 5000 м2.

Ширина здания: 24 - 72 м (с произвольным шагом).

Здание одноэтажное, многопролетное (2 или 3 пролета по 12 - 24 м в любой комбинации).

Длина здания: 30 - 96 м (с шагом 6 м).

Высота от пола до низа балок покрытия здания: 7 - 9 м.

Уклон кровли: 3 %.

Шаг крайних и внутренних колонн: 6м.

Здание с мостовыми кранами грузоподъемностью: 5 тс, 10 тс.

Каркас здания - колонны, ригели, торцевые балки, подкрановые балки из сварных или прокатных двутавров; торцевые стойки из стальных профильных труб.

Нагрузки:
- снеговые до 280 кгс/м2 (I - IV район);
- ветровые до 38 кгс/м2 (I, II, III район).

Кровельное покрытие с мягкой кровлей.

Стеновое ограждение из сэндвич-панелей (горизонтальная раскладка).

Степень огнестойкости зданий IV.
Степень огнестойкости зданий II или III (при покраске колонн огнезащитной краской).

Типы быстровозводимых зданий серии MPL-5000-S3-C:

Компоновка зданий серии MPL-5000-S3-C

Параметры зданий

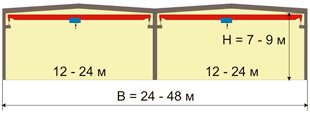

Здание MPL-5000-S3-C-2

Быстровозводимое здание серии MPL-5000-S3-C-2

Количество пролетов: 2
Пролеты: 12 - 24 м (с произвольным шагом)
Ширина здания B: 24 - 48 м (с произвольным шагом)
Длина здания L: 30 - 96 м (с шагом 6 м)
Высота здания H: 7 - 9 м
Этажность: 1 этаж
Уклон кровли: 3 %
Шаг крайних и внутренних колонн: 6 м
Мостовые краны:
грузоподъемность 5 тс, 10 тс

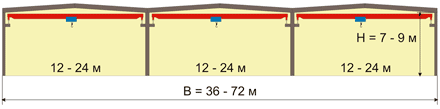

Здание MPL-5000-S3-C-3

Быстровозводимое здание серии MPL-5000-S3-C-3

Количество пролетов: 3
Пролеты: 12 - 24 м (с произвольным шагом)
Ширина здания B: 36 - 72 м (с произвольным шагом)
Длина здания L: 30 - 96 м (с шагом 6 м)
Высота здания H: 7 - 9 м
Этажность: 1 этаж
Уклон кровли: 3 %
Шаг крайних и внутренних колонн: 6 м
Мостовые краны:
грузоподъемность 5 тс, 10 тс

Примечание: По желанию заказчика здания могут быть скомпонованы с любым сочетанием разных пролетов, с различной грузоподъемностью кранов в пролетах или несколькими кранами в одном пролете или без крана в каком-либо пролете. Смежные пролеты могут иметь произвольную ширину в заданном диапазоне (12 - 24 м).

Основные применения быстровозводимых зданий серии MPL-5000-S3-C:

  • Производственные здания с мостовыми кранами;
  • Складские здания с мостовыми кранами;
  • Металлобазы;
    и др.

Преимущества быстровозводимых зданий (каркасов зданий) серии MPL-5000-S3-C:

  • Экономия инвестиций заказчика за счет низкой металлоемкости каркаса (снижение стоимости готового здания).
  • Экономия на ограждающих конструкциях - за счет применения в качестве ригелей двутавров значительно уменьшается высота покрытия по сравнению с традиционными фермами, что позволяет уменьшить высоту стен здания на один ряд сэндвич-панелей.
  • Экономия при эксплуатации здания (на отоплении и вентилировании) за счет использования в каркасе здания плоской кровли (уклон 3%) и балок в покрытии, что приводит к снижению общей высоты и объема здания без изменения его внутренней технологической (полезной) высоты, по сравнению со зданиями с ферменным покрытием и/или большим уклоном кровли.
  • Снижение материалоемкости за счет возможности обустройства более легких и простых фундаментов.
  • Сжатые сроки проектирования, изготовления и поставки здания.
  • Быстрый и надежный монтаж.
  • Высокое качество и надежность зданий.
  • Хорошая адаптируемость к различным типам грунтов основания.
  • Возможность гибкой оптимизации серии при проектировании под требования заказчика.

Состав комплекта быстровозводимого здания серии MPL-5000-S3-C:

Варианты заказа быстровозводимого здания (каркаса здания) серии MPL-5000-S3-C:

  1. Проект металлоконструкций каркаса здания серии MPL-5000-S3-C (в объеме чертежей КМ или КР) с выдачей задания на проектирование фундаментов.
    Опционально: проект фундаментов под каркас здания MPL-5000-S3-C (в объеме чертежей КЖ), при наличии у заказчика отчета по геологии участка строительства.


  2. Проект металлоконструкций каркаса здания серии MPL-5000-S3-C (в объеме чертежей КМ или КР, КМД) и изготовление металлоконструкций каркаса здания.
    Опционально:
    • проект фундаментов под каркас здания MPL-5000-S3-C (в объеме чертежей КЖ), при наличии у заказчика отчета по геологии участка строительства;
    • поставка металлоконструкций каркаса здания MPL-5000-S3-C на стройплощадку заказчика.

  3. Металлический каркас здания серии MPL-5000-S3-C смонтированный на площадке заказчика «под ключ».
    Опционально:
    • проект и обустройство фундаментов под каркас здания MPL-5000-S3-C;
    • раскладка профнастила покрытия.

  4. Здание серии MPL-5000-S3-C в комплектации, указанной выше (с кранами или без кранов), смонтированное на площадке заказчика «под ключ».
    Опционально:
    • проект и обустройство фундаментов под каркас здания MPL-5000-S3-C;
    • поставка ограждающих конструкций, окон, дверей, ворот и др. для здания MPL-5000-S3-C;
    • поставка мостовых кранов для здания MPL-5000-S3-C;
    • функции генподрядчика.

Почему выгодно заказать у нас быстровозводимое здание (каркас здания) серии MPL-5000-S3-C:

  • Низкая металлоемкость каркаса позволяет экономить инвестиции и время:
    • при изготовлении каркаса;
    • при монтаже каркаса;
    • при обустройстве фундаментов (легкий каркас - более легкие и простые фундаменты).

  • Применение кровли с небольшим уклоном (3%) и балок в покрытии позволяет экономить затраты в процессе всего периода эксплуатации здания (не требуется отапливать и вентилировать лишнее не используемое пространство в здании под кровлей).


  • Экономия при устройстве стенового ограждения - здание получается на один ряд сэндвич-панелей ниже (по сравнению со зданием с ферменным покрытием).

Сделать заказ здания (каркаса здания) серии MPL-5000-S3-C

Быстровозводимые здания (каркасы зданий) серии MPL-5000-S3-C - конкурентоспособная альтернатива традиционным решениям зданий!
