БЫСТРОВОЗВОДИМЫЕ ЗДАНИЯ СЕРИИ MPL-1500-S3

Здания серии MPL-1500-S3 представляют собой облегченные быстровозводимые одноэтажные здания из легких металлических конструкций (ЛМК) общей площадью до 1500 м2 с балочным покрытием, в которых главные элементы несущего каркаса: балки покрытия (ригели) выполнены из прокатных или сварных двутавров; колонны - из стальных профильных труб или прокатных двутавров; торцевые стойки - из стальных профильных труб; торцевые балки - из прокатных двутавров.

Здания (каркасы зданий) серии MPL-1500-S3 - это однопролетные бескрановые здания с пролетом от 12 до 24 метров, высотой от 4 до 9 метров, длиной от 18 до 60 метров, шагом колонн - 6 метров.

Каркасы зданий серии MPL-1500-S3 при отсутствии огнезащиты имеют IV степень огнестойкости (колонны, торцевые стойки, торцевые балки и балки покрытия - R 15). Огнестойкость зданий серии MPL-1500-S3 может быть повышена до III или II степени путем покраски колонн и торцевых стоек специальной противопожарной краской (в этом случае колонны и торцевые стойки - R 45 или R 90, соответственно).

Примечание: Параметры зданий (каркасов зданий) серии MPL-1500-S3, приведенные выше, являются базовыми. По желанию заказчика здания серии MPL-1500-S3 могут быть запроектированы индивидуально со значениями параметров, отличающимися от указанных базовых параметров.

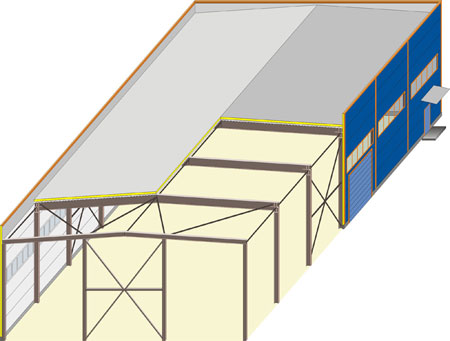

Здание серии MPL-1500-S3

Характеристики здания


Быстровозводимое здание серии MPL-1500-S3

Примечания:

  1. Пролет каркаса здания может иметь произвольную ширину в заданном диапазоне (12 - 24 м).

  2. В качестве примера приведена металлоемкость каркасов для III снегового и I ветрового районов (Московская область) и ее фактическое значение зависит от размера пролета, высоты и длины конкретного здания.

    Например, каркас здания MPL-1500-S3-1 с габаритами 18м (B) х 60м (L) х 6,5м (H), рассчитанный для III снегового и I ветрового районов, будет иметь металлоемкость 24,84 тн (23 кг/м2).

  3. Здесь приведены параметры зданий, являющиеся базовыми (типовыми). Компания «Модуль-Проект», при необходимости, может выйти за рамки этих пределов, выполнив индивидуальное проектирование здания под Ваши требования. Здания данной серии может быть запроектировано и изготовлено точно по размерам заказчика.

Общая площадь здания до 1500 м2.

Ширина здания1: 12 - 24 м.

Здание однопролетное, одноэтажное.

Длина здания: 18 - 60 м (с шагом 6 м).

Высота от пола до низа балок покрытия здания: 4 - 9 м.

Уклон кровли: 3 %.

Шаг колонн: 6 м.

Здание бескрановое.

Каркас здания - ригели из сварных или прокатных двутавров; торцевые балки из прокатных двутавров; колонны из стальных профильных труб или прокатных двутавров; торцевые стойки из стальных профильных труб.

Нагрузки:
- снеговые до 280 кгс/м2 (I - IV район);
- ветровые до 38 кгс/м2 (I, II, III район).

Металлоемкость каркаса2:
15 - 30 кг/м2.

Кровельное покрытие с мягкой кровлей.

Стеновое ограждение из сэндвич-панелей (горизонтальная раскладка).

Степень огнестойкости зданий IV.
Степень огнестойкости зданий II или III (при покраске колонн огнезащитной краской).

Основные применения быстровозводимых зданий серии MPL-1500-S3:

  • Производственные бескрановые здания;
  • Складские здания;
  • Торговые здания и магазины;
  • Спортивные здания (теннисные корты, конные манежи и др.);
  • Цеха для пищевых производств;
  • Автосервисы;
    и др.

Преимущества быстровозводимых зданий (каркасов зданий) серии MPL-1500-S3:

  • Экономия инвестиций заказчика за счет низкой металлоемкости каркаса (снижение стоимости готового здания).
  • Экономия на ограждающих конструкциях - за счет применения в качестве ригелей двутавров значительно уменьшается высота покрытия по сравнению с традиционными фермами, что позволяет уменьшить высоту стен здания на один ряд сэндвич-панелей.
  • Экономия при эксплуатации здания (на отоплении и вентилировании) за счет использования в каркасе здания плоской кровли (уклон 3%) и балок в покрытии, что приводит к снижению общей высоты и объема здания без изменения его внутренней технологической (полезной) высоты, по сравнению со зданиями с ферменным покрытием и/или большим уклоном кровли.
  • Снижение материалоемкости за счет возможности обустройства более легких и простых фундаментов.
  • Значительное сокращение сроков начала строительства и введения здания в эксплуатацию, за счет отсутствия необходимости проводить экспертизу проекта (для здания площадью до 1500 м2).
  • Проектирование каркаса здания с возможностью изготовления конструкций силами опытных строителей в мастерской (без завода) - дополнительная экономия инвестиций заказчика.
  • Сжатые сроки проектирования, изготовления и поставки здания.
  • Быстрый и надежный монтаж.
  • Высокое качество и надежность зданий.
  • Хорошая адаптируемость к различным типам грунтов основания.
  • Возможность гибкой оптимизации серии при проектировании под требования заказчика.

Состав комплекта быстровозводимого здания серии MPL-1500-S3:

Варианты заказа быстровозводимого здания (каркаса здания) серии MPL-1500-S3:

  1. Проект металлоконструкций каркаса здания серии MPL-1500-S3 (в объеме чертежей КМ или КР) с выдачей задания на проектирование фундаментов.
    Опционально: проект фундаментов под каркас здания MPL-1500-S3 (в объеме чертежей КЖ), при наличии у заказчика отчета по геологии участка строительства.


  2. Проект металлоконструкций каркаса здания серии MPL-1500-S3 (в объеме чертежей КМ или КР, КМД) и изготовление металлоконструкций каркаса здания.
    Опционально:
    • проект фундаментов под каркас здания MPL-1500-S3 (в объеме чертежей КЖ), при наличии у заказчика отчета по геологии участка строительства;
    • поставка металлоконструкций каркаса здания MPL-1500-S3 на стройплощадку заказчика.

  3. Металлический каркас здания серии MPL-1500-S3 смонтированный на площадке заказчика «под ключ».
    Опционально:
    • проект и обустройство фундаментов под каркас здания MPL-1500-S3;
    • раскладка профнастила покрытия.

  4. Здание серии MPL-1500-S3 в комплектации, указанной выше, смонтированное на площадке заказчика «под ключ».
    Опционально:
    • проект и обустройство фундаментов под каркас здания MPL-1500-S3;
    • поставка ограждающих конструкций, окон, дверей, ворот и др. для здания MPL-1500-S3;
    • функции генподрядчика.

Почему выгодно заказать у нас быстровозводимое здание (каркас здания) серии MPL-1500-S3:

  • Низкая металлоемкость каркаса позволяет экономить инвестиции и время:
    • при изготовлении каркаса;
    • при монтаже каркаса;
    • при обустройстве фундаментов (легкий каркас - более легкие и простые фундаменты).

  • Применение кровли с небольшим уклоном (3%) и двутавров в покрытии позволяет экономить затраты в процессе всего периода эксплуатации здания (не требуется отапливать и вентилировать лишнее не используемое пространство в здании под кровлей).


  • Экономия при устройстве стенового ограждения - здание получается на один ряд сэндвич-панелей ниже (по сравнению со зданием с ферменным покрытием).

Сделать заказ здания (каркаса здания) серии MPL-1500-S3

Быстровозводимые здания (каркасы зданий) серии MPL-1500-S3 - конкурентоспособная альтернатива традиционным решениям зданий!
