БЫСТРОВОЗВОДИМЫЕ ЗДАНИЯ СЕРИИ MPL-1500-S2

Здания серии MPL-1500-S2 представляют собой облегченные быстровозводимые двухэтажные здания из легких металлических конструкций (ЛМК) общей площадью до 1500 м2, в которых главные элементы несущего каркаса: колонны, балки перекрытия и покрытия, торцевые балки выполнены из прокатных двутавров, а торцевые стойки выполнены из стальных профильных труб прямоугольного или квадратного сечения.

Здания (каркасы зданий) серии MPL-1500-S2 - это одно-, двух- или трехпролетные бескрановые здания с пролетами от 6 до 9 метров, высотой от 6 до 10 метров, длиной от 18 до 60 метров, шагом крайних и внутренних колонн - 6 метров.

Каркасы зданий серии MPL-1500-S2 при отсутствии огнезащиты имеют IV степень огнестойкости (колонны, торцевые стойки, торцевые балки и балки перекрытия и покрытия - R 15). Огнестойкость зданий серии MPL-1500-S2 может быть повышена до III или II степени путем покраски колонн и торцевых стоек специальной противопожарной краской (в этом случае колонны и торцевые стойки - R 45 или R 90, соответственно).

Примечание: Параметры зданий (каркасов зданий) серии MPL-1500-S2, приведенные выше, являются базовыми. По желанию заказчика здания серии MPL-1500-S2 могут быть запроектированы индивидуально со значениями параметров, отличающимися от указанных базовых параметров.

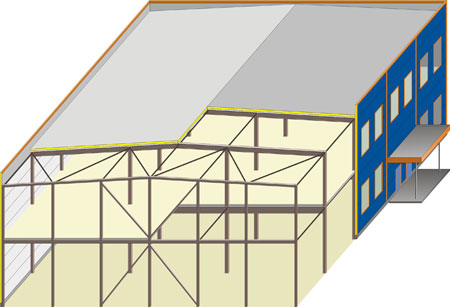

Здание серии MPL-1500-S2

Характеристики здания


Быстровозводимое здание серии MPL-1500-S2

Примечания:

  1. В качестве примера приведена металлоемкость каркасов для III снегового и I ветрового районов (Московская область) и ее фактическое значение зависит от размера и количества пролетов, высоты и длины конкретного здания.

    Например, каркас здания MPL-1500-S2-3 с габаритами 18м (B) х 36м (L) х 10м (h1 + h2), рассчитанный для III снегового и I ветрового районов, будет иметь металлоемкость 11,7 тн (18 кг/м2).

  2. Здесь приведены параметры зданий, являющиеся базовыми (типовыми). Компания «Модуль-Проект», при необходимости, может выйти за рамки этих пределов, выполнив индивидуальное проектирование здания под Ваши требования. Здания данной серии может быть запроектировано и изготовлено точно по размерам заказчика.

Общая (развернутая) площадь 1-го и 2-го этажей здания до 1500 м2.

Ширина здания: 6 - 27 м.

Здание двухэтажное, 1 / 2 / 3-х пролетное, с пролетами 6 - 9 м.

Длина здания: 18 - 60 / 48 / 36 м (в зависимости от количества пролетов,
с шагом 6 м).

Высота от пола 1-го этажа до низа балок перекрытия здания h1 = 3 - 6 м,

Высота от пола 2-го этажа до низа балок покрытия здания h2 = 3 - 4 м.

Уклон кровли: 2 - 3 %.

Шаг крайних и внутренних колонн: 6 м.

Здание бескрановое.

Каркас здания - колонны, балки перекрытия и покрытия, торцевые балки из прокатных двутавров, торцевые стойки из стальных профильных труб.

Нагрузки:
- снеговые до 280 кгс/м2 (I - IV район);
- ветровые до 38 кгс/м2 (I, II, III район).

Металлоемкость каркаса1: 14 - 23 кг/м2.

Кровельное покрытие с мягкой кровлей.

Стеновое ограждение из сэндвич-панелей (горизонтальная раскладка).

Степень огнестойкости зданий IV.
Степень огнестойкости зданий II или III (при покраске колонн огнезащитной краской).

Типы быстровозводимых зданий серии MPL-1500-S2:

Компоновка зданий серии MPL-1500-S2

Параметры зданий

Быстровозводимое здание серии MPL-1500-S2-1

Здание MPL-1500-S2-1:
Количество пролетов: 1
Пролет: 6 - 9 м
Ширина здания B: 6 - 9 м
Длина здания L: 18 - 60 м (с шагом 6 м)
Высота здания H: 6 - 10 м
Этажность: 2 этажа
Высота 1-го этажа h1 = 3 - 6 м
Высота 2-го этажа h2 = 3 - 4 м
Уклон кровли: 2 - 3 %.
Шаг колонн: 6 м
Бескрановое
Металлоемкость* каркаса: 16 - 23 кг/м2

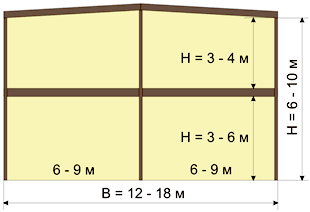

Быстровозводимое здание серии MPL-1500-S2-2

Здание MPL-1500-S2-2:
Количество пролетов: 2
Пролеты: 6 - 9 м
Ширина здания B: 12 - 18 м
Длина здания L: 18 - 48 м (с шагом 6 м)
Высота здания H: 6 - 10 м
Этажность: 2 этажа
Высота 1-го этажа h1 = 3 - 6 м
Высота 2-го этажа h2 = 3 - 4 м
Уклон кровли: 2 - 3 %.
Шаг крайних и внутренних колонн: 6 м
Бескрановое
Металлоемкость* каркаса: 15 - 22 кг/м2

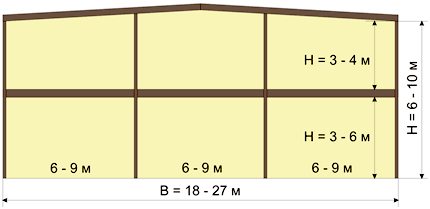

Быстровозводимое здание серии MPL-1500-S2-3

Здание MPL-1500-S2-3:
Количество пролетов: 3
Пролеты: 6 - 9 м
Ширина здания B: 18 - 27 м
Длина здания L: 18 - 36 м (с шагом 6 м)
Высота здания H: 6 - 10 м
Этажность: 2 этажа
Высота 1-го этажа h1 = 3 - 6 м
Высота 2-го этажа h2 = 3 - 4 м
Уклон кровли: 2 - 3 %.
Шаг крайних и внутренних колонн: 6 м
Бескрановое
Металлоемкость* каркаса: 14 - 21 кг/м2

Примечание: * - В качестве примера приведена металлоемкость каркасов для III снегового и I ветрового районов (Московская область) и ее фактическое значение зависит от размера пролетов, высоты и длины конкретного здания. Металлоемкость указана из расчета общей площади (1-го и 2-го этажей) здания.
Например, каркас здания MPL-1500-S2-3 с габаритами 18м (B) х 36м (L) х 10м (h1 + h2), рассчитанный для III снегового и I ветрового районов, будет иметь металлоемкость 11,7 тн (18 кг/м2).

Основные применения быстровозводимых зданий серии MPL-1500-S2:

  • Торговые здания и магазины;
  • Офисные здания;
  • Складские здания;
  • Производственные бескрановые здания;
  • Цеха для пищевых производств;
  • Автосервисы;
    и др.

Преимущества быстровозводимых зданий (каркасов зданий) серии MPL-1500-S2:

  • Экономия инвестиций заказчика за счет максимально сниженной металлоемкости каркаса (уменьшение стоимости изготовления и монтажа)
  • Сжатые сроки проектирования, изготовления и поставки здания.
  • Быстрый и надежный монтаж.
  • Снижение материалоемкости за счет возможности обустройства более легких и простых фундаментов.
  • Значительное сокращение сроков начала строительства и введения здания в эксплуатацию, за счет отсутствия необходимости проводить экспертизу проекта (для здания площадью до 1500 м2).
  • Экономия при эксплуатации здания (на отоплении и вентилировании) за счет уменьшения его общего внутреннего объема, по сравнению со зданиями с большим уклоном кровли
  • Проектирование каркаса здания с возможностью изготовления конструкций силами опытных строителей в мастерской (без завода) - дополнительная экономия инвестиций заказчика.
  • Высокое качество и надежность зданий.
  • Хорошая адаптируемость к различным типам грунтов основания.
  • Возможность гибкой оптимизации серии при проектировании под требования заказчика.

Состав комплекта быстровозводимого здания серии MPL-1500-S2:

Варианты заказа быстровозводимого здания (каркаса здания) серии MPL-1500-S2:

  1. Проект металлоконструкций каркаса здания серии MPL-1500-S2, включая проекты перекрытия второго этажа и конструкций лестниц (в объеме чертежей КМ, КЖ и КР), с выдачей задания на проектирование фундаментов.
    Опционально: проект фундаментов под каркас здания MPL-1500-S2 (в объеме чертежей КЖ), при наличии у заказчика отчета по геологии участка строительства.


  2. Проект металлоконструкций каркаса здания серии MPL-1500-S2, проекты перекрытия второго этажа и лестниц (в объеме чертежей КМ, КЖ, КР и КМД) и изготовление металлоконструкций каркаса здания.
    Опционально:
    • проект фундаментов под каркас здания MPL-1500-S2 (в объеме чертежей КЖ), при наличии у заказчика отчета по геологии участка строительства;
    • поставка металлоконструкций каркаса здания MPL-1500-S2 на стройплощадку заказчика.

  3. Металлический несущий каркас здания серии MPL-1500-S2 смонтированный на площадке заказчика «под ключ».
    Опционально:
    • проект и обустройство фундаментов под каркас здания MPL-1500-S2;
    • обустройство перекрытия второго этажа здания MPL-1500-S2;
    • изготовление и монтаж конструкций лестниц на второй этаж здания MPL-1500-S2;
    • раскладка профнастила покрытия.

  4. Здание серии MPL-1500-S2 в комплектации: несущий каркас, перекрытие второго этажа, лестницы, фахверк, ограждающие конструкции (покрытие, стены, окна, двери, ворота) - смонтированное на площадке заказчика «под ключ».
    Опционально:
    • проект и обустройство фундаментов под каркас здания MPL-1500-S2;
    • поставка ограждающих конструкций, окон, дверей, ворот и др. для здания MPL-1500-S2;
    • функции генподрядчика.

Почему выгодно заказать у нас быстровозводимое здание (каркас здания) серии MPL-1500-S2:

  • Максимально низкая металлоемкость каркаса позволяет экономить инвестиции и время:
    • при изготовлении каркаса;
    • при монтаже каркаса;
    • при обустройстве фундаментов (легкий каркас - более легкие и простые фундаменты).

  • Применение кровли с небольшим уклоном и балок в покрытии позволяет экономить затраты в процессе всего периода эксплуатации здания (не требуется отапливать и вентилировать лишнее не используемое пространство в здании под кровлей).

Сделать заказ здания (каркаса здания) серии MPL-1500-S2

Быстровозводимые здания (каркасы зданий) серии MPL-1500-S2 - конкурентоспособная альтернатива традиционным решениям зданий!
