БЫСТРОВОЗВОДИМЫЕ ЗДАНИЯ СЕРИИ MPL-5000-S4

Здания серии MPL-5000-S4 представляют собой облегченные быстровозводимые одноэтажные многопролетные здания из легких металлических конструкций (ЛМК) общей площадью до 5000 м2 с ферменным покрытием, в которых главные элементы несущего каркаса: колонны, торцевые стойки, стропильные фермы выполнены из стальных профильных труб прямоугольного или квадратного сечения, а торцевые балки - из прокатных двутавров.

Здания (каркасы зданий) серии MPL-5000-S4 - это 2-х и 3-х пролетные бескрановые здания с пролетами 15, 18, 21 и 24 метра, высотой от 6 до 9 метров, длиной от 30 до 96 метров, шагом крайних и внутренних колонн - 6 метров.

Каркасы зданий серии MPL-5000-S4 при отсутствии огнезащиты имеют IV степень огнестойкости (колонны, торцевые стойки, торцевые балки, стропильные фермы - R 15). Огнестойкость зданий серии MPL-5000-S4 может быть повышена до III или II степени путем покраски колонн и торцевых стоек специальной противопожарной краской (в этом случае колонны и торцевые стойки - R 45 или R 90, соответственно).

Примечание: Параметры зданий (каркасов зданий) серии MPL-5000-S4, приведенные выше, являются базовыми. По желанию заказчика здания серии MPL-5000-S4 могут быть запроектированы индивидуально со значениями параметров, отличающимися от указанных базовых параметров.

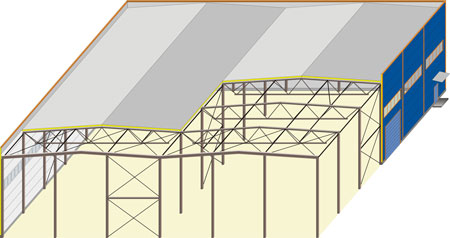

Здание серии MPL-5000-S4

Характеристики здания


Быстровозводимое здание серии MPL-5000-S4

Примечания:

  1. В качестве примера приведена металлоемкость каркасов для III снегового и I ветрового районов (Московская область) и ее фактическое значение зависит от количества и размеров пролетов, высоты и длины конкретного здания.

    Например, каркас здания MPL-5000-S4-2 с габаритами 36м (B) х 60м (L) х 9м (H), рассчитанный для III снегового и I ветрового районов, будет иметь металлоемкость 41,04 тн (19 кг/м2).

  2. По желанию заказчика здания могут быть скомпонованы с любым сочетанием пролетов по 15 м, 18 м, 21 м, 24 м, а также иметь высоту больше 9 м.

  3. Возможность устройства на части площади здания встроенной антресоли.

  4. Здесь приведены параметры зданий, являющиеся базовыми (типовыми). Компания «Модуль-Проект», при необходимости, может выйти за рамки этих пределов, выполнив индивидуальное проектирование здания под Ваши требования. Здания данной серии может быть запроектировано и изготовлено точно по размерам заказчика.

Общая площадь здания до 5000 м2.

Ширина здания: 30-72м (с шагом 3м).

Здание одноэтажное, многопролетное (2 или 3 пролета по 15 м, 18 м, 21 м, 24 м в любой комбинации).

Длина здания: 30 - 96 м (с шагом 6 м).

Высота от пола до низа конструкций ферм покрытия здания: 6 - 9 м.

Уклон кровли: 2 - 3 %.

Шаг крайних и внутренних колонн: 6м.

Здание бескрановое.

Каркас здания - колонны, торцевые стойки, стропильные фермы из стальных профильных труб; торцевые балки из прокатных двутавров.

Нагрузки:
- снеговые до 280 кгс/м2 (I - IV район);
- ветровые до 38 кгс/м2 (I, II, III район).

Металлоемкость каркаса1:
16 - 23 кг/м2.

Кровельное покрытие с мягкой кровлей.

Стеновое ограждение из сэндвич-панелей (горизонтальная раскладка).

Степень огнестойкости зданий IV.
Степень огнестойкости зданий II или III (при покраске колонн огнезащитной краской).

Типы быстровозводимых зданий серии MPL-5000-S4:

Компоновка зданий серии MPL-5000-S4

Параметры зданий

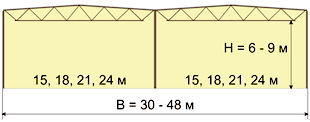

Здание MPL-5000-S4-2

Быстровозводимое здание серии MPL-5000-S4-2

Количество пролетов: 2
Пролеты: 15 м, 18 м, 21 м, 24 м
Ширина здания B: 30 - 48 м
(с шагом 3 м)
Длина здания L: 30 - 96 м (с шагом 6 м)
Высота здания H: 6 - 9 м
Этажность: 1 этаж
Уклон кровли: 2 - 3 %
Шаг крайних и внутренних колонн: 6 м
Бескрановое
Металлоемкость* каркаса: 17 - 23 кг/м2

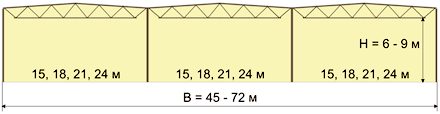

Здание MPL-5000-S4-3

Быстровозводимое здание серии MPL-5000-S4-3

Количество пролетов: 3
Пролеты: 15 м, 18 м, 21 м, 24 м
Ширина здания B: 45 - 72 м
(с шагом 3 м)
Длина здания L: 30 - 96 м (с шагом 6 м)
Высота здания H: 6 - 9 м
Этажность: 1 этаж
Уклон кровли: 2 - 3 %
Шаг крайних и внутренних колонн: 6 м
Бескрановое
Металлоемкость* каркаса: 16 - 22 кг/м2

Примечание: * - В качестве примера приведена металлоемкость каркасов для III снегового и I ветрового районов (Московская область) и ее фактическое значение зависит от размера пролетов, высоты и длины конкретного здания.
Например, каркас здания MPL-5000-S4-3 с габаритами 54м (B) х 72м (L) х 8м (H), рассчитанный для III снегового и I ветрового районов, будет иметь металлоемкость 69,98 тн (18 кг/м2).

Основные применения быстровозводимых зданий серии MPL-5000-S4:

  • Производственные бескрановые здания;
  • Складские здания;
  • Торговые здания и магазины;
  • Спортивные здания (теннисные корты и др.);
  • Цеха для пищевых производств;
  • Автосервисы;
    и др.

Преимущества быстровозводимых зданий (каркасов зданий) серии MPL-5000-S4:

  • Экономия инвестиций заказчика за счет максимально низкой металлоемкости каркаса (снижение стоимости готового здания) - самая низкая металлоемкость среди зданий серий MPL с пролетами до 24 м.
  • Экономия при эксплуатации здания (на отоплении и вентилировании) за счет использования в каркасе здания плоской кровли (уклон 2-3%) и более низких ферм в покрытии, что приводит к снижению общей высоты и объема здания без изменения его внутренней технологической (полезной) высоты, по сравнению со зданиями с большим уклоном кровли и/или использованием традиционных ферм.
  • Снижение материалоемкости за счет возможности устройства более легких и простых фундаментов.
  • Возможность устройства на части площади здания встроенной антресоли.
  • Сжатые сроки проектирования, изготовления и поставки здания.
  • Быстрый и надежный монтаж.
  • Высокое качество и надежность зданий.
  • Хорошая адаптируемость к различным типам грунтов основания.
  • Возможность гибкой оптимизации серии при проектировании под требования заказчика.

Состав комплекта быстровозводимого здания серии MPL-5000-S4:

Варианты заказа быстровозводимого здания (каркаса здания) серии MPL-5000-S4:

  1. Проект металлоконструкций каркаса здания серии MPL-5000-S4 (в объеме чертежей КМ или КР) с выдачей задания на проектирование фундаментов.
    Опционально: проект фундаментов под каркас здания MPL-5000-S4 (в объеме чертежей КЖ), при наличии у заказчика отчета по геологии участка строительства.


  2. Проект металлоконструкций каркаса здания серии MPL-5000-S4 (в объеме чертежей КМ или КР, КМД) и изготовление металлоконструкций каркаса здания.
    Опционально:
    • проект фундаментов под каркас здания MPL-5000-S4 (в объеме чертежей КЖ), при наличии у заказчика отчета по геологии участка строительства;
    • поставка металлоконструкций каркаса здания MPL-5000-S4 на стройплощадку заказчика.

  3. Металлический каркас здания серии MPL-5000-S4 смонтированный на площадке заказчика «под ключ».
    Опционально:
    • проект и устройство фундаментов под каркас здания MPL-5000-S4;
    • раскладка профнастила покрытия.

  4. Здание серии MPL-5000-S4 в комплектации, указанной выше, смонтированное на площадке заказчика «под ключ».
    Опционально:
    • проект и устройство фундаментов под каркас здания MPL-5000-S4;
    • поставка ограждающих конструкций, окон, дверей, ворот и др. для здания MPL-5000-S4;
    • функции генподрядчика.

Почему выгодно заказать у нас быстровозводимое здание (каркас здания) серии MPL-5000-S4:

  • Максимально низкая металлоемкость каркаса позволяет экономить инвестиции и время:
    • при изготовлении каркаса;
    • при монтаже каркаса;
    • при устройстве фундаментов (легкий каркас - более легкие и простые фундаменты).

  • Применение кровли с небольшим уклоном (2-3%) и низких по высоте ферм в покрытии позволяет экономить затраты в процессе всего периода эксплуатации здания (не требуется отапливать и вентилировать лишнее не используемое пространство в здании под кровлей).

Сделать заказ здания (каркаса здания) серии MPL-5000-S4

Быстровозводимые здания (каркасы зданий) серии MPL-5000-S4 - конкурентоспособная альтернатива традиционным решениям зданий!
