ТИПЫ КРОВЕЛЬНОГО ПОКРЫТИЯ

Кровельное покрытие СМ под мягкую кровлю

Конструкция кровельного покрытия типа CM состоит из несущего основания, пароизоляции, теплоизоляции и гидроизоляции.

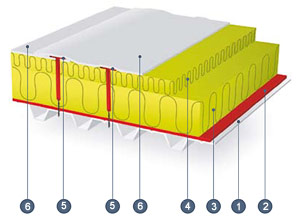

Кровельное покрытие CM (мембранное):

Кровельное покрытие CM

  1. Несущий профилированный лист;
  2. Пароизолирующий материал;
  3. Плита минераловатная теплоизоляционная плотностью 110-130 кг/м3, общей толщиной (по теплотехническому расчету);
  4. Плита минераловатная теплоизоляционная повышенной плотности 180-200 кг/м3, толщиной 40 мм;
  5. Система механического крепления;
  6. Гидроизолирующий слой (например, ПВХ мембрана).

Примечание: В данную схему могут быть внесены незначительные изменения, связанные с возможностью выбора заказчиком материалов от различных производителей.

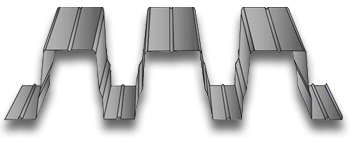

Высокопрофильный стальной профлистНесущее основание

В кровельном покрытии CM в качестве несущего основания используется специально разработанные высокопрофильные стальные профлисты, имеющие высоту профиля 114, 153 или 157 мм. Использование соответствующего типа профлиста зависит от снеговых нагрузок для конкретно проектируемого здания системы MPZ.

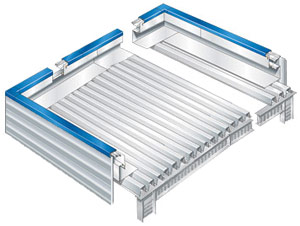

Конструкция кровельного покрытия CMВ конструкции кровельного покрытия CM отсутствуют кровельные прогоны, а панели из профлистов укладываются перпендикулярно стропильным балкам (ригелям рам) и крепятся непосредственно на внешних полках стропильных балок (ригелей рам) при помощи специальных стальных дюбелей. В продольных стыках панели из профлистов также «сшиваются» комбинированными заклепками. Сторона панели, обращенная внутрь здания (внутренняя сторона) имеет оцинкованное покрытие или дополнительно покрыта слоем светло-серого суперполиэстера.

Пароизоляция

Следующим элементом кровельного покрытия типа CM является слой пароизоляции, препятствующий проникновению паров в теплоизоляцию. Места стыков пароизоляционных ковров обязательно должны быть соединены между собой: склеены, сварены или сплавлены. В качестве пароизоляции применяются битумно-полимерный материал, полиэтиленовые пленки толщиной 200-300 микрон.

Теплоизоляция

Теплоизоляция укладывается на пароизоляцию в два слоя. В кровельном покрытии типа CM в качестве теплоизоляционного слоя используется плиты из минеральной ваты. Минеральная вата обладает необходимой прочностью на сжатие, высокой пожароустойчивостью, низкой теплопроводностью, малым водопоглощением, хорошей паропроницаемостью и долговечностью.

В кровельном покрытии CM применяется двухслойный утеплитель: верхний слой делается из более плотного (плотностью 180-200 кг/м3), а нижний слой - из менее плотного утеплителя.

Независимо от того, какой толщины должно быть утепление, верхний слой всегда остается одинаковым (40 мм). При изменении величины теплоизолирующей способности происходит только увеличение толщины нижнего слоя. Благодаря этому квадратный метр кровли, изолированный двухслойной минеральной ватой, будет экономически более выгоден, чем квадратный метр утепления с применением кажущихся дешевыми материалов.

Гидроизоляция

Для устройства верхнего слоя кровли применяется гидроизоляционное рулонное покрытие, защищающее всю кровельную систему от действия атмосферных осадков. На сегодняшний день применяются битумно-полимерные материалы, ПВХ мембраны (эластичный поливинилхлорид), ЭПДМ мембраны, мембраны ТПО.

Преимущества кровельного покрытия CM:

  • Легкость конструкции и высокая прочность
  • Эстетичный вид кровли внутри здания
  • Уменьшение высоты конька здания
  • Отсутствие кровельных прогонов
  • Быстрота и легкость монтажа
  • Применяется без ограничений на кровлях любых площадей
  • Максимальная защита от атмосферных воздействий
  • Простые и экономичные парапеты
  • Широкий температурный диапазон применения (применяется круглый год в любых регионах России, не зависимо от температурных условий)
  • Долговечность

В настоящее время в компании «Модуль-Проект» ведутся разработки применения «жесткой» кровли для быстровозводимых зданий систем MPZ-R1, MPZ-R2 и MPZ-R3. По окончанию разработок, такие типы кровельного покрытия будут включены в состав быстровозводимых зданий комплектной поставки систем MPZ.

Примечание: По желанию заказчика, уже сейчас возможно использование в быстровозводимых зданиях систем MPZ других типов кровельных покрытий, например, кровельных покрытий с применением кровельных сэндвич-панелей или полистовой сборки из профлиста. В обоих случаях, при реализации данных типов кровельных покрытий придется дополнительно использовать кровельные прогоны. Для решения данного вопроса свяжитесь с нами.
